案例分析
首先绘制圆盘与针，利用三角函数实现针的旋转；
然后利用数组实现多根针的效果；
接着利用批量绘制函数分析绘制效果改进方法；
最后分析针的发射与增加、游戏失败判断、得分与显示效果的改进方法。

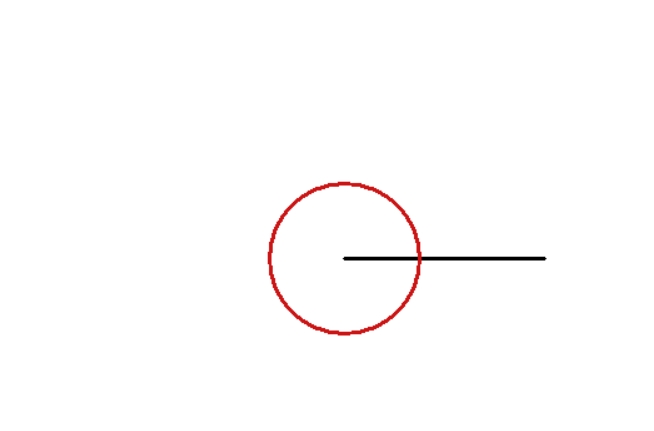

1.绘制圆盘与针
line(x1,y1,x2,y2)可以画一条直线，(x1,y1)(x2,y2)是直线两个端点的位置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| #include<graphics.h>
#include<conio.h>
#include<stdio.h>
int main() {
int width = 800;
int height = 600;
initgraph(width, height);//新建画布
setbkcolor(RGB(255, 255, 255));//背景为白色
cleardevice();// 以背景色清空背景
setlinestyle(PS_SOLID, 3);//实线，线条宽度3
setlinecolor(RGB(0, 0, 0));//线为黑色
line(width / 2, height / 2, width / 2 + 160, height / 2);//画一根针
setlinecolor(HSVtoRGB(0, 0.9, 0.8));//设置圆盘线条为红色
circle(width / 2, height / 2, 60);
_getch();//防止闪退
return 0;
}
|
2.针的旋转
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| #include<graphics.h>
#include<conio.h>
#include<stdio.h>
#include<math.h>
int main() {
const float PI = 3.1415926;
int width = 800;
int height = 600;
initgraph(width, height);//新建画布
setbkcolor(RGB(255, 255, 255));//背景为白色
float linelength = 160;
float xend, yend;//针的末端坐标，起始坐标为圆心
float angle = 0;//针的旋转角度
float rotatespeed = PI / 360;//针的旋转速度
setlinestyle(PS_SOLID, 3);//实线，线条宽度3
while (1) {
cleardevice();// 以背景色清空背景
angle += rotatespeed;//角度增加
if (angle > 2 * PI) angle -= 2 * PI;
xend = linelength * cos(-angle) + width / 2;
yend = linelength * sin(-angle) + height / 2;
setlinecolor(RGB(0, 0, 0));//线为黑色
line(width / 2, height / 2,xend,yend);//画一根针
setlinecolor(HSVtoRGB(0, 0.9, 0.8));//设置圆盘线条为红色
circle(width / 2, height / 2, 60);
Sleep(10);
}
_getch();//防止闪退
return 0;
}
|
其中核心代码为：
angle += rotatespeed;//角度增加
if (angle > 2 * PI) angle -= 2 * PI;
xend = linelength * cos(-angle) + width / 2;
yend = linelength * sin(-angle) + height / 2;
3.利用数组实现多根针的绘制
要实现多根针的绘制，需要记录每根针的角度值。
int linenum=20;//假设有20根针
float angles[20];//定义浮点数数组存储所有针的旋转角度
for(int i=0;i<linenum;i++)//利用for循环让数组中针的角度均匀分布到0-2*PI
angles[i] = i* 2 * PI/linenum;
4.批量绘制函数
当绘制的元素较多时，会出现明显的画面闪烁，这时可以使用批量绘图函数。
BeginBatchDraw()用于开始批量绘图
FlushBatchDraw()用于执行未完成的绘制任务
EndBatchDraw()用于结束批量绘制

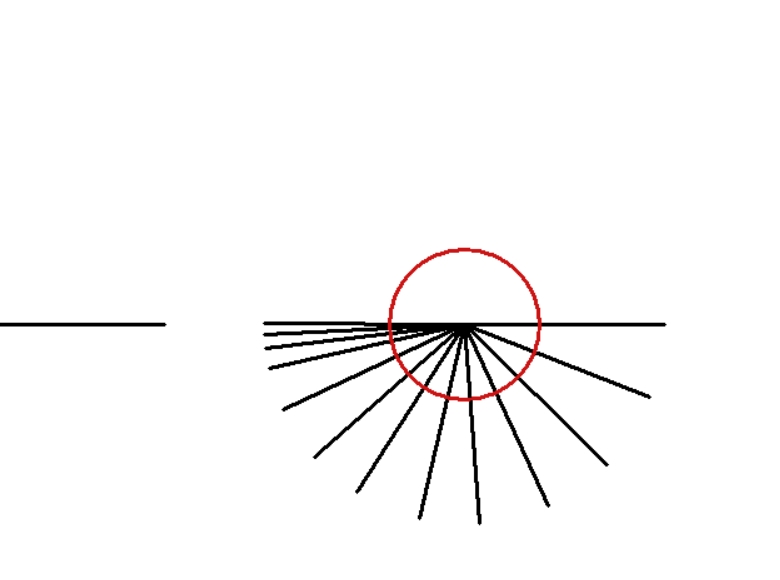

5.针的发射与新增
初始linenum置为0；
if (_kbhit()) {
char input = _getch();
if (input == ‘ ‘) {
linenum++;//针的个数增加
angles[linenum - 1] = PI;//这根新增针的初始角度
xend = linelength * cos(-angles[linenum - 1]) + width / 2;
yend = linelength * sin(-angles[linenum] - 1) + height / 2;
line(width / 2, height / 2,xend, yend);//画出这根新增的针
}
}
6.游戏失败判断
abs();是求绝对值的函数；
当然也可以用fabs();
当新增加的针和已有针发生碰撞时，游戏失败，在此设定当两根针的旋转角度差的绝对值小于PI/60时，认为两根针足够接近，即发生了碰撞。
for (int i = 0; i < linenum - 1; i++) {//拿新增加的针和之前所有针做比较
if (fabs(angles[linenum - 1] - angles[i]) < PI / 60) {
rotatespeed = 0;//旋转速度置为0
break;
}
}

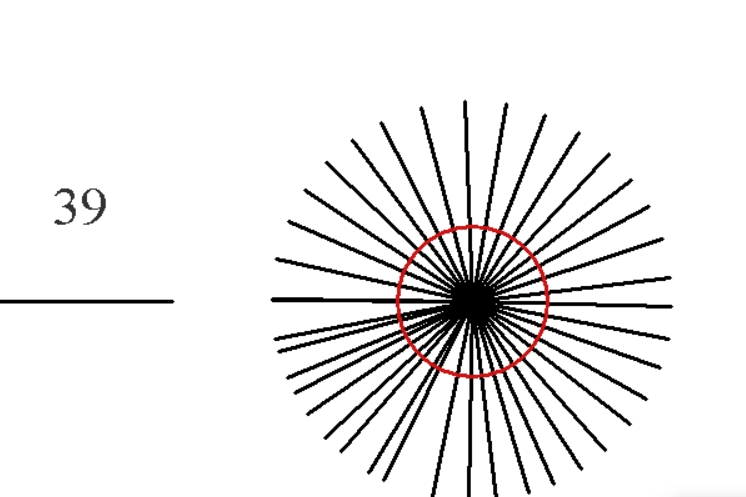

7.全部代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| #include<graphics.h>
#include<conio.h>
#include<stdio.h>
#include<math.h>
int main() {
const float PI = 3.1415926;
int width = 800;
int height = 600;
initgraph(width, height);//新建画布
setbkcolor(RGB(255, 255, 255));//背景为白色
setlinestyle(PS_SOLID, 3);//实线，线条宽度3
float linelength = 160;
float xend, yend;//针的末端坐标，起始坐标为圆心
float rotatespeed = PI / 360;//针的旋转速度
int linenum = 0;//在旋转的针的个数
float angles[1000];
int score = 0;//记录得分
BeginBatchDraw();
while (1) {
cleardevice();// 以背景色清空背景
setlinecolor(RGB(0, 0, 0));//线为黑色
line(0, height / 2, linelength, height / 2);//左边发射区域的一根针
for (int i = 0; i < linenum; i++) {
angles[i] += rotatespeed;//角度增加
if (angles[i] > 2 * PI) //如果超过2PI，就减去2PI
angles[i] -= 2 * PI;
xend = linelength * cos(-angles[i]) + width / 2;
yend = linelength * sin(-angles[i]) + height / 2;
line(width / 2, height / 2, xend, yend);//画一根针
}
if (_kbhit()) {
char input = _getch();
if (input == ' ') {
linenum++;//针的个数增加
angles[linenum - 1] = PI;//这根新增针的初始角度
xend = linelength * cos(-angles[linenum - 1]) + width / 2;
yend = linelength * sin(-angles[linenum] - 1) + height / 2;
line(width / 2, height / 2,xend, yend);//画出这根新增的针
for (int i = 0; i < linenum - 1; i++) {//拿新增加的针和之前所有针做比较
if (fabs(angles[linenum - 1] - angles[i]) < PI / 60) {
rotatespeed = 0;//旋转速度置为0
break;
}
}
}score++;
}
setfillcolor(HSVtoRGB(0, linenum / 60.0, 0.8));//针越多，中间圆盘颜色越鲜艳
setlinecolor(HSVtoRGB(0, 0.9, 0.8));//设置圆盘线条为红色
circle(width / 2, height / 2, 60);
TCHAR s[20];
_stprintf_s(s, _T("%d"), score);
settextstyle(50, 0, _T("Times"));//设置文字大小，字体
settextcolor(RGB(50, 50, 50));//设置文字颜色
outtextxy(65, 200, s);//输出得分文字
FlushBatchDraw();
Sleep(10);
}
return 0;
}
|
